Фрезерная обработка ЧПУ

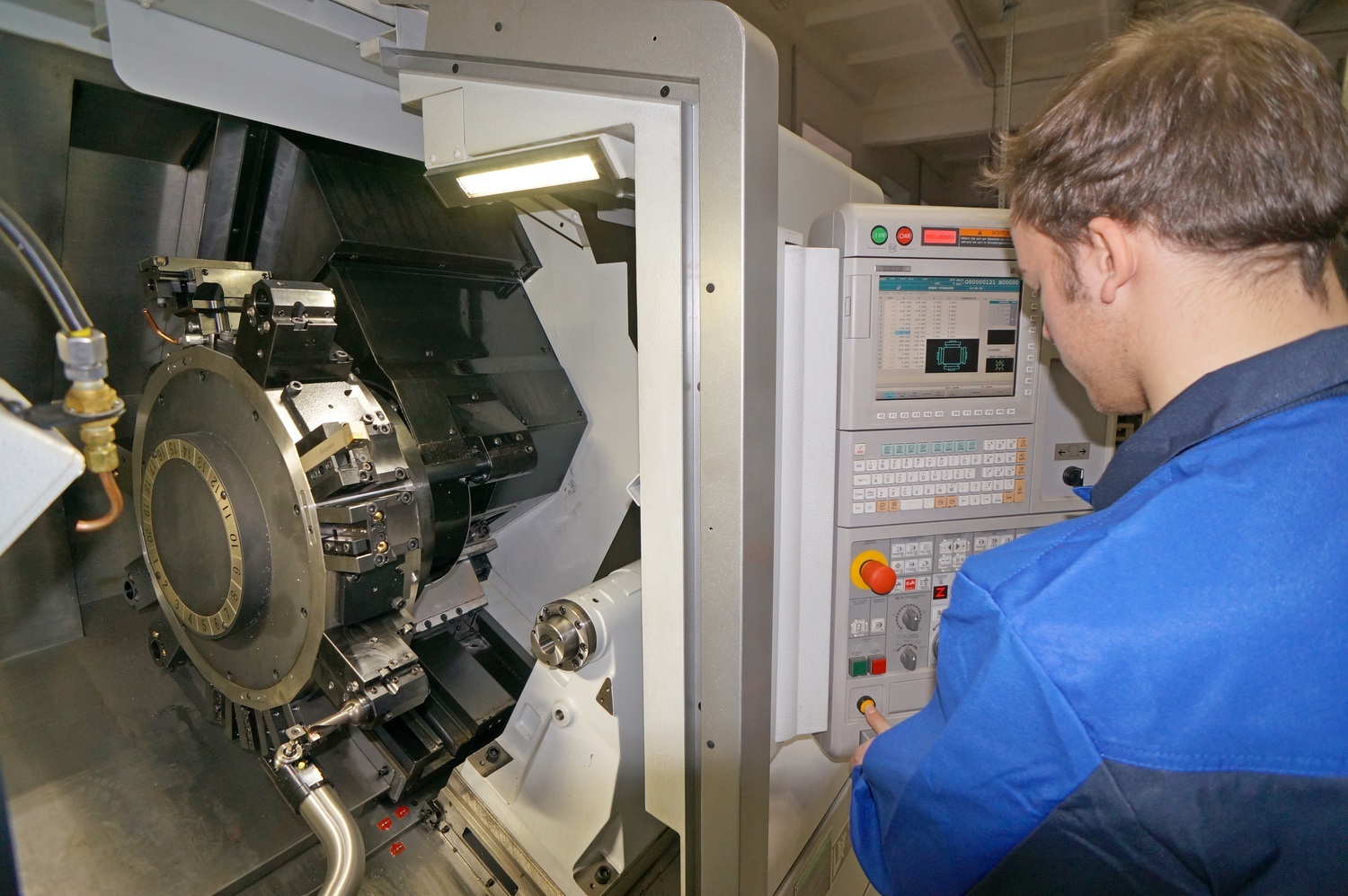

Фрезерная обработка с использованием ЧПУ представляет современную технологию обработки металлов, при которой с заготовки снимается слой материала с помощью фрезы – это вращающийся режущий элемент, закрепленный на аппарате с числовым управлением. Данный способ гарантирует повышенную точность и стабильность результатов, а также позволяет изготавливать детали со сложными формами, которые практически невозможно получить при ручной обработке.

Такое фрезерование часто применяется в машиностроении, производстве пресс-форм, аэрокосмической или автомобильной промышленности, а также в изготовлении декоративных частей и нестандартных деталей.

Что такое фрезерная обработка с ЧПУ

Если кратко, ЧПУ фрезеровка – это автоматизированный процесс резания материала, управляемый компьютерной программой. Оператор заранее подготавливает 3D-модель детали, создает специальный код (G-код), который задает траекторию движения фрезы, глубину разреза, скорость подачи полотна и другие параметры.

Фрезерная обработка подходит не только для металлов, но и для пластика, дерева, композитов. Благодаря числовому программному управлению исключается влияние человеческих ошибок, что обеспечивает повторяемость и одинаковое качество каждой изготовленной детали, повторяющей параметры первой.

Многие путают процедуру с механической обработкой с наличием ЧПУ. Однако механическое воздействие – это универсальное понятие, включающее как фрезерные, так и токарные операции, а между ними есть заметные различия. Суть любого вида работ заключается в послойном снятии слоя за счет физического действия – с использованием резцов, сверл, фрез и прочих режущих инструментов.

Часто встречается и другое заблуждение, связанное с современными станками. Все стадии производятся на оборудовании с управлением. Но не все аппараты с ЧПУ подходят для снятия слоя материала. Системы применяются также на лазерных, плазменных и гидроабразивных резаках, гибочных прессах и других типах станков.

Технология охватывает широкий спектр сфер, где применяется программируемое управление оборудованием. ЧПУ фрезеровка – это частный случай, при котором удаление излишков материала осуществляется фрезами, работающими под управлением компьютера. Метод относится к субтрактивным технологиям, то есть предполагает пошаговое снятие материала с заготовки для получения элемента желаемой формы и размеров.

Варианты фрезерной ЧПУ-обработки

С учетом структуры оборудования и выполняемых задач различают несколько видов фрезеровки на ЧПУ станке:

1. Плоская проработка – создание ровного полотна и пазов.
2. Контурная подготовка – вырезание деталей по заданному профилю.
3. Объемная (3D) обработка – формирование сложных пространственных форм, рельефов, скульптур.
4. Торцевая фрезеровка – работа торцом фрезы для обработки больших плоскостей.
5. Фрезерование по координатам – точечная выборка материала в нескольких плоскостях.

Разнообразие методов дает возможность подобрать способ под конкретную задачу – будь то простая обработка плоских панелей или изготовление обширных многоосевых деталей. Выбор технологии позволяет добиться повышенной точности, отличного качества поверхности и сократить время производства до минимума. Каждый вид работ на фрезерном станке с ЧПУ требует подбора подходящей фрезы, режима резания и стратегии обработки.

Процедура фрезеровки

Работа над изделием начинается с проработки 3D-модели, также требуется создание чертежа. Для этого применяются программы САПР (CAD), где задаются форма и параметры, указываются допуски и используемый материал. На этом этапе также оценивается технологичность проекта – то есть возможность его изготовления с применением выбранного оборудования и метода отделки.

В целом работа фрезерного станка с ЧПУ включает несколько этапов:

1. Подготовка технической документации – создается проект будущей детали.
2. Программирование – на основе модели формируется управляющий код.
3. Закрепление заготовки – материал фиксируется в тисках или с помощью прижимов.
4. Выбор фрезы – определяется форма, диаметр и материал режущего инструмента.
5. Настройка режимов резания – скорость вращения, подача, глубина реза.
6. Пробный запуск – проверка программы без контакта фрезы с заготовкой.
7. Обработка – выполнение всех операций согласно программе.
8. Обеспечение качества – измерение размеров и проверка чистоты поверхности.

Преимущества и недостатки систем

Плюсами метода называют:

1. Высокая точность и повторяемость.
2. Возможность обработки сложных форм.
3. Минимизация брака.
4. Сокращение времени на производственные этапы.
5. Универсальность – обработка различных материалов.

1. Линейные допуски – максимальные отклонения фактических размеров от начальных параметров.
2. Точность позиционирования – насколько точно режущий элемент перемещается по трем координатным плоскостям: X, Y, Z.
3. Повторяемость – возможность оборудования выполнять одну и ту же манипуляцию с одинаковыми результатами.

Среди недостатков метода:

1. Достаточно высокая стоимость установок.
2. Необходимость квалифицированного персонала для программирования.
3. Требования к точной настройке и обслуживанию.

Типы фрезерных станков с ЧПУ

По числу управляемых осей выделяют:

• 3-осевые – для работ по трем координатам (X, Y, Z).
• 4-осевые – добавляется поворот заготовки или фрезы.
• 5-осевые – позволяют обрабатывать деталь практически с любой стороны без переустановки.

Различают вертикальные и горизонтальные станки для ЧПУ фрезерования, портальные установки для больших деталей и компактные настольные модели.

Горизонтальные фрезерные станки (HMC) – достаточно популярны. У таких моделей шпиндель установлен горизонтально, что делает их удобными для тяжелой подготовки крупных заготовок.

Другой вид – портальные, или гантельные варианты. Служат для работы с крупными и массивными деталями. Оснащаются просторной рабочей зоной, имеют от 3 до 5 осей.

Также существуют настольные станки (Desktop CNC). Компактные установки, подходящие для небольших мастерских, производственных цехов и хобби-проектов. Подходят для работы по дереву, пластику и легким металлам.

Компоненты станка

Стандартный фрезерный станок включает:

• Станину – основа, обеспечивающая жесткость конструкции.
• Шпиндель – это элемента, в котором закрепляется фреза.
• Система подачи – направляющие и приводы перемещают рабочий стол или инструмент.
• Система ЧПУ – компьютер с ПО для управления движением.
• Пульт управления – интерфейс для оператора.
• Система охлаждения – подача СОЖ для снижения нагрева фрезы и улучшения качества реза.

Фрезерная обработка на ЧПУ – это технология, которая сочетает точность, автоматизацию, универсальность. Благодаря программному управлению процесс становится более предсказуемым, а готовые детали – качественными и долговечными.
